HG/T 4298一2018多孔搪玻璃片式冷凝器器盖型式图和基本参数表

发布时间:2021-01-28 17:40:00
HG/T 4298一2018  多孔搪玻璃片式冷凝器

4.3.4 多孔搪玻璃片式冷凝器器盖型式见图4,冷凝中片1型式见图5、图6,冷凝中片2型式见图7,多孔搪玻璃片式冷凝器器底型式见图8。多孔搪玻璃片式冷凝器器盖、冷凝中片1、冷凝中片2以及多孔搪玻璃片式冷凝器器底基本参数见表7。

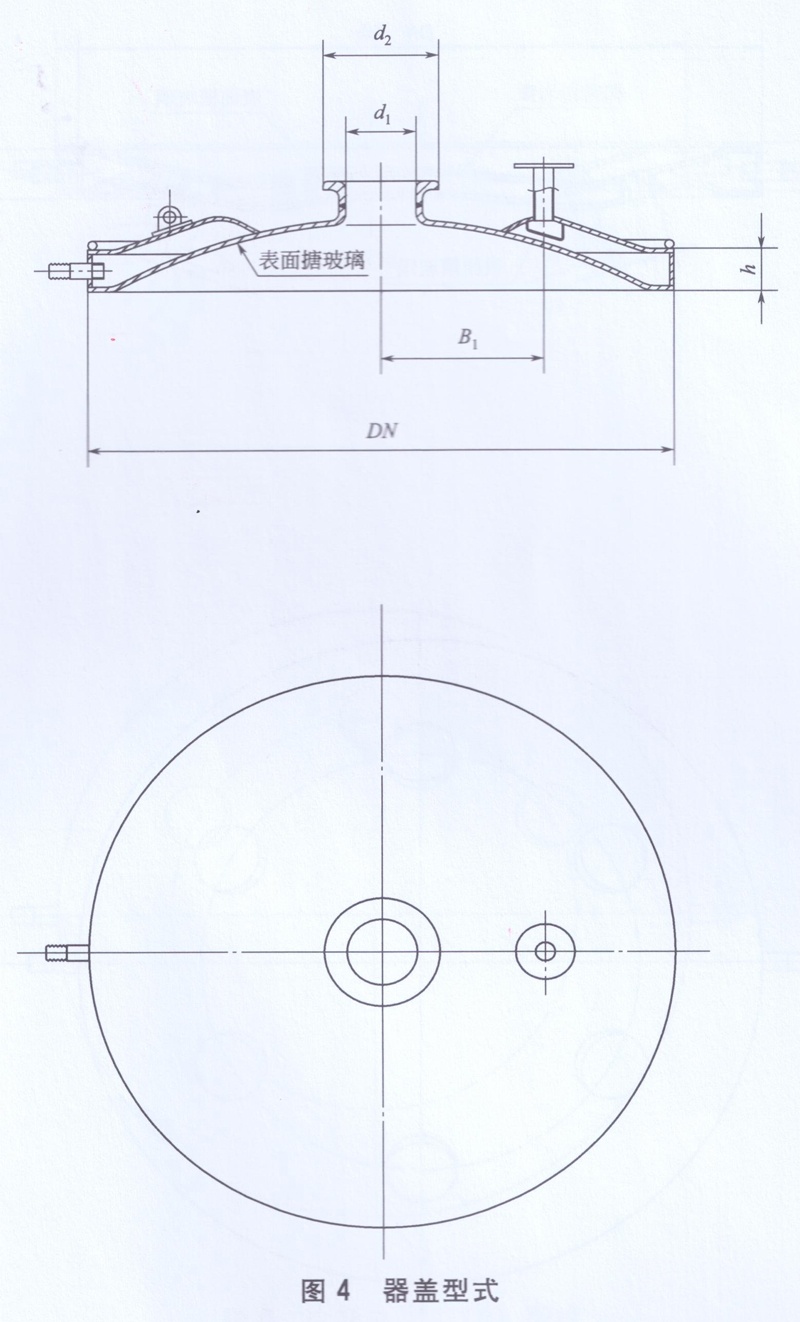

多孔搪玻璃片式冷凝器器盖型式图

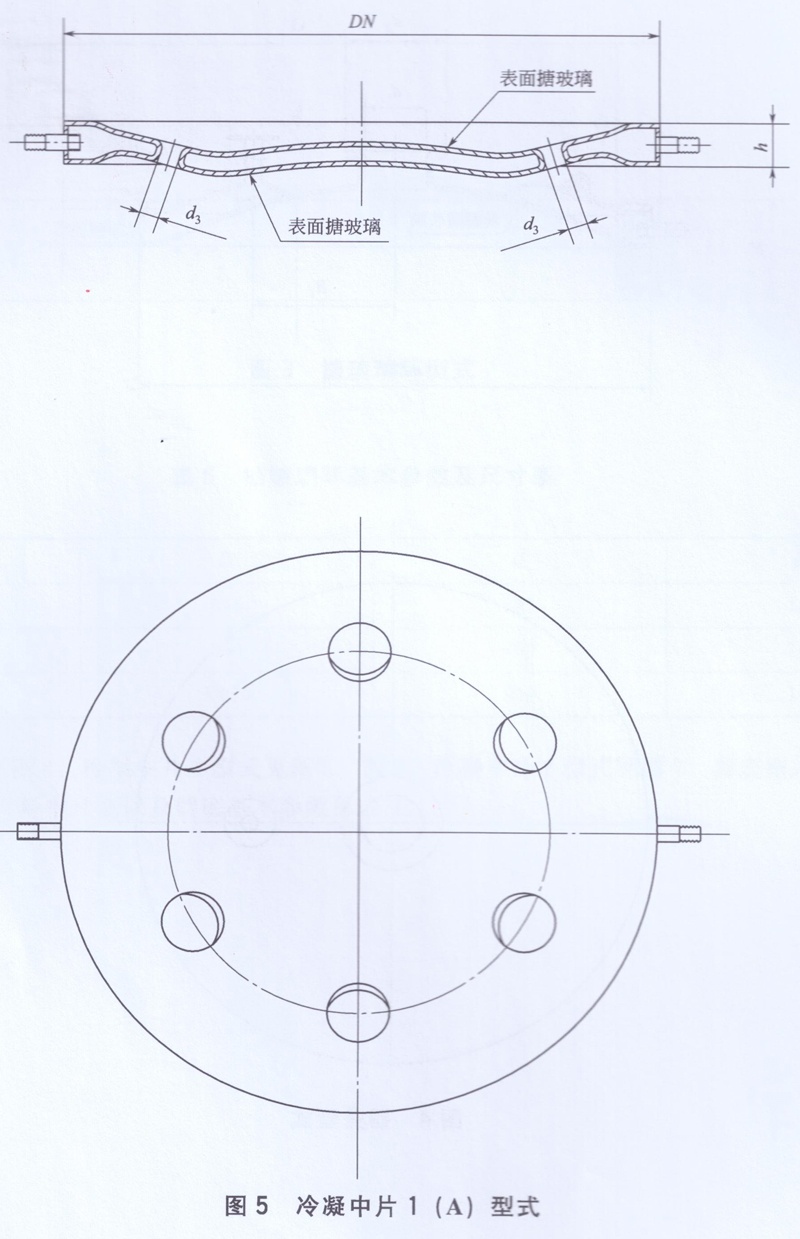

冷凝中片1(A)型式图

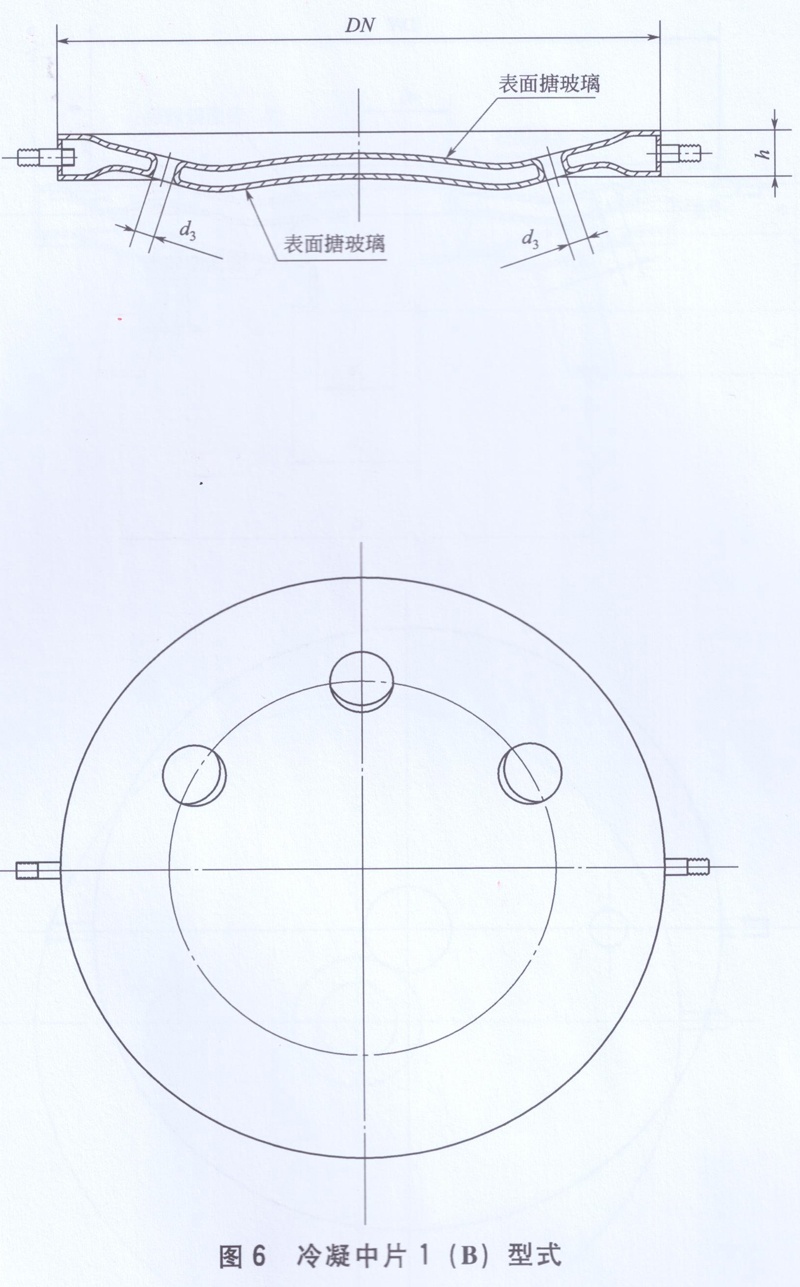

冷凝中片1(B)型式图

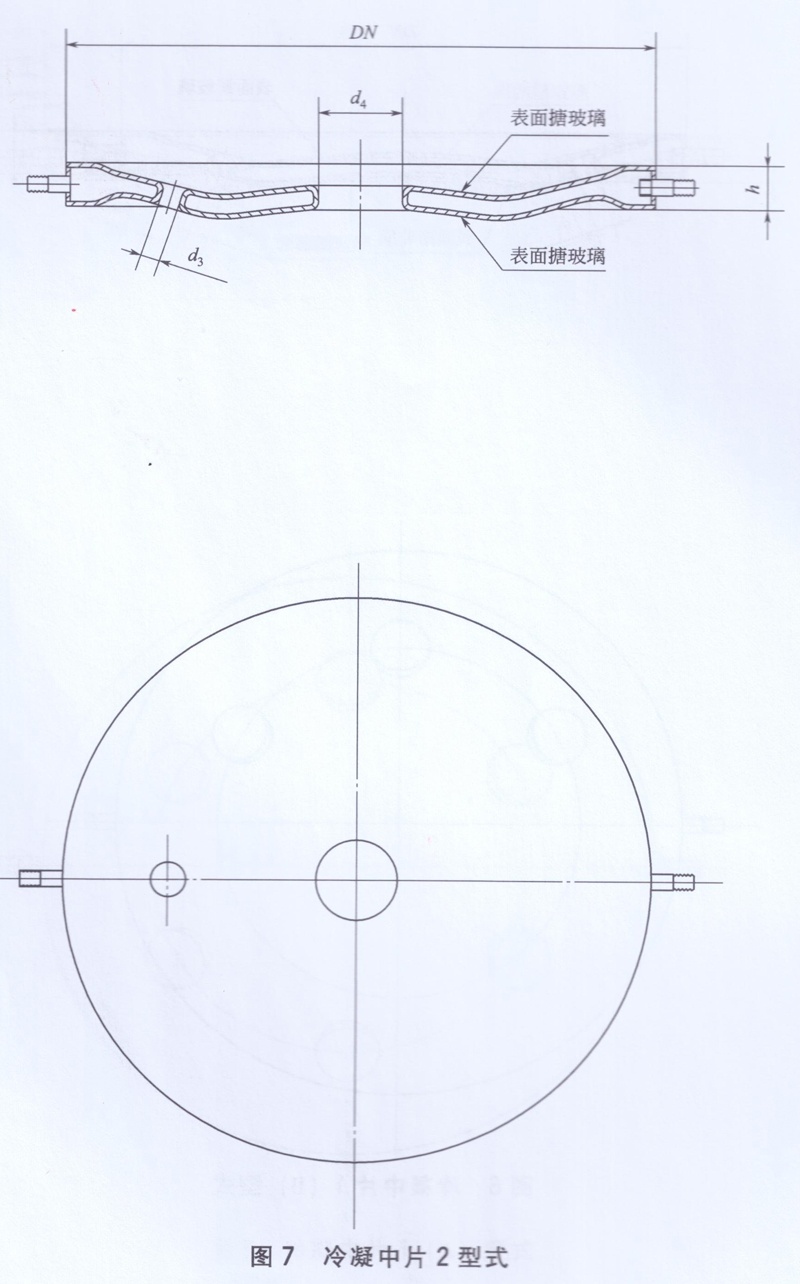

冷凝中片2型式图

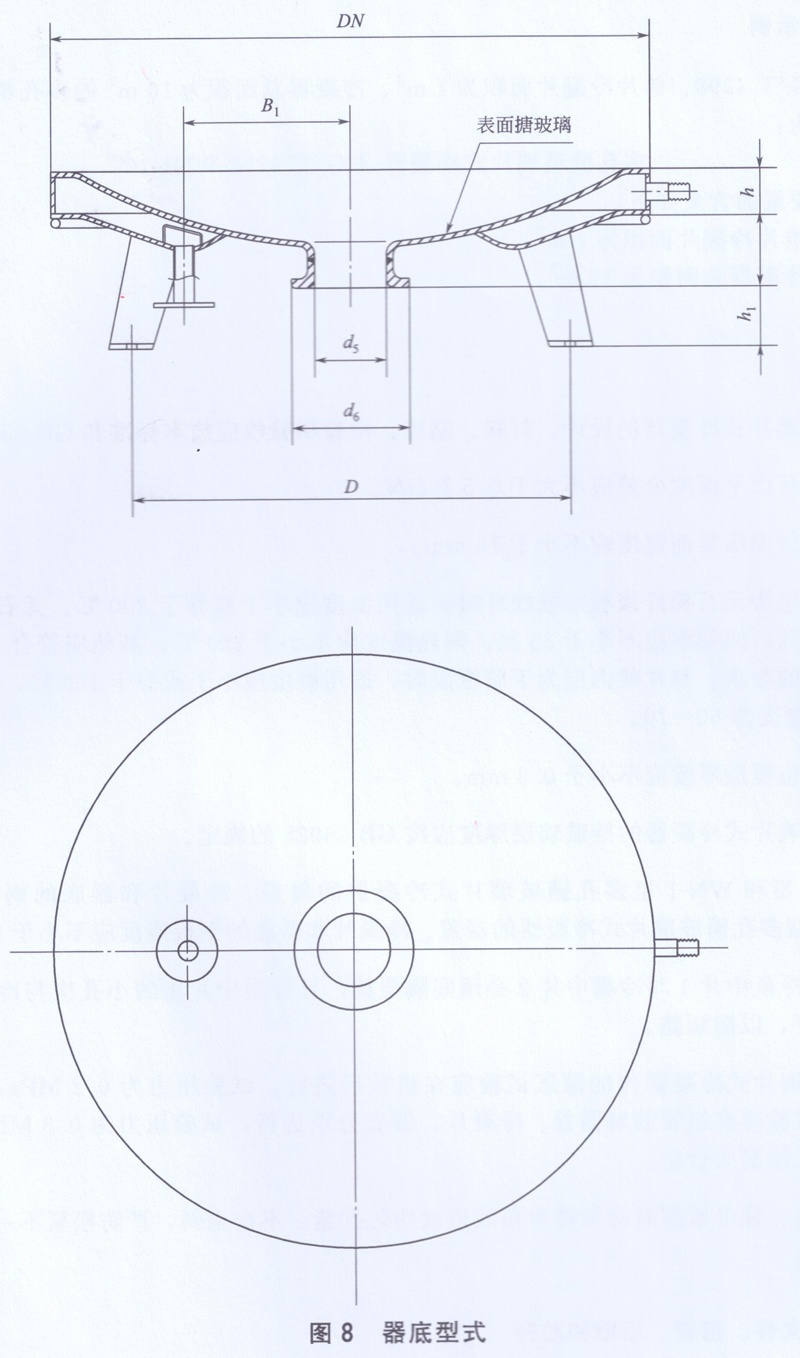

多孔搪玻璃冷凝器器底型式图

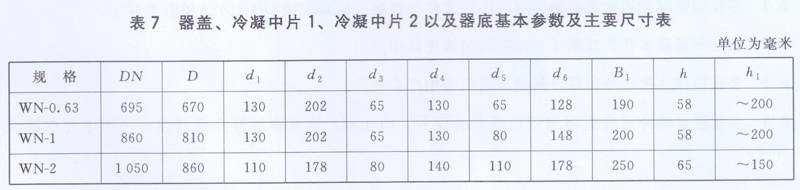

器盖冷凝中片器底基本参数和尺寸表
