01  |

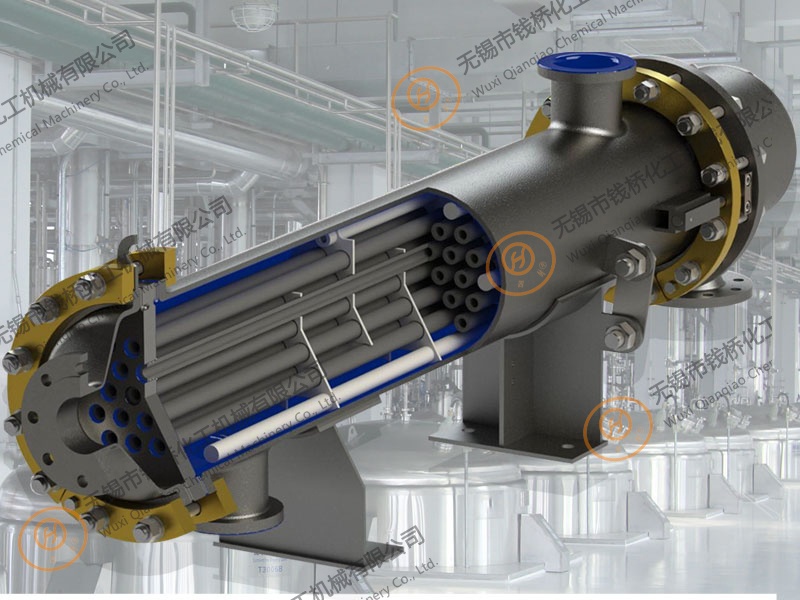

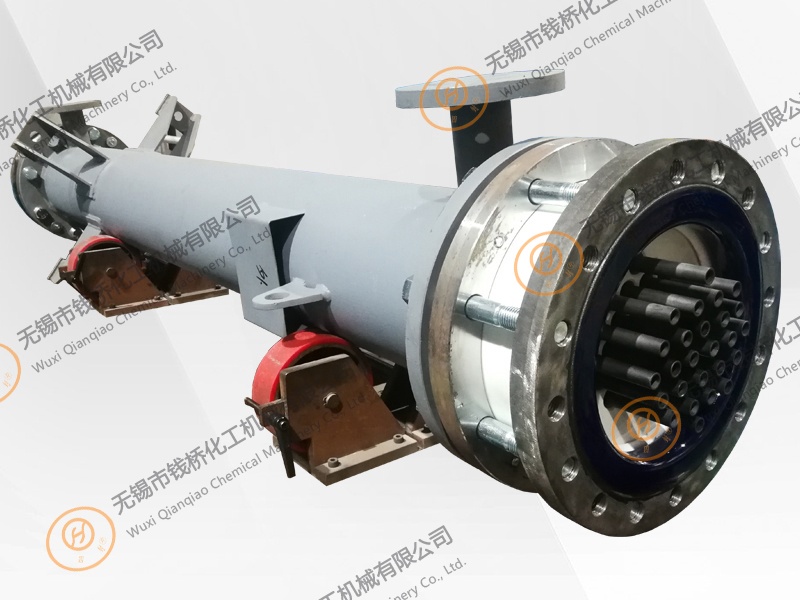

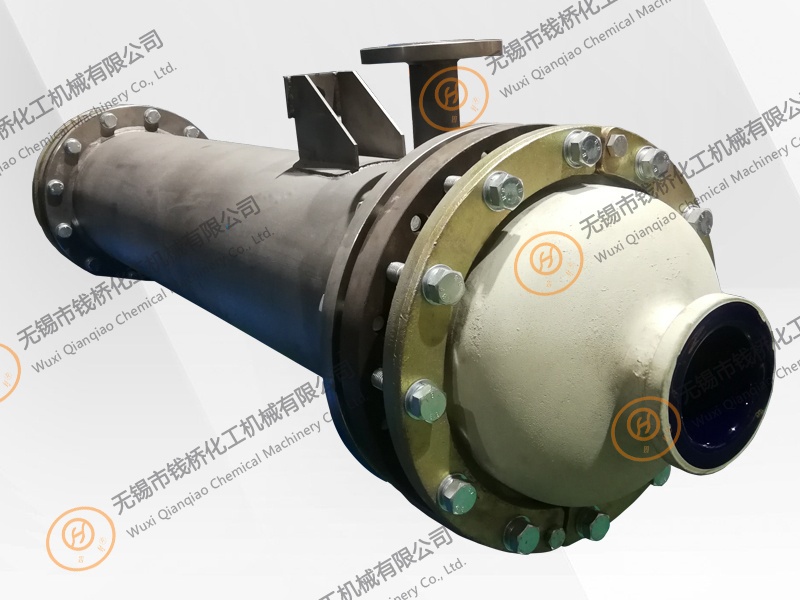

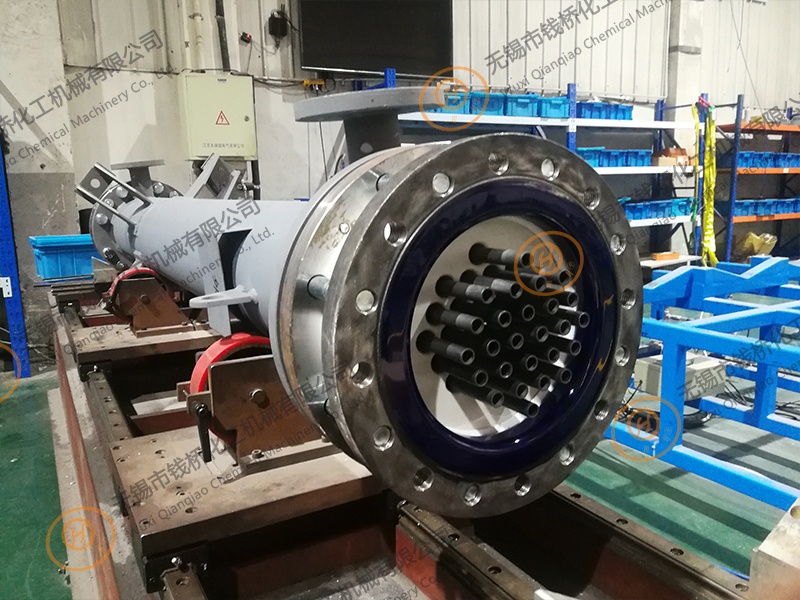

碳化硅列管换热器

钱桥化工机械专业碳化硅列管换热器生产厂家，碳化硅列管换热器由耐腐蚀管板和碳化硅管材组成，严苛的腐蚀性工况的理想解决方案。碳化硅列管式换热器采用耐腐蚀碳化硅制成的换热管是加热，冷却和冷凝化学腐蚀性工艺介质的理想选择。碳化硅列管换热器典型的应用包括：溴，硫酸，氢氟酸，硝酸，盐酸和其他酸；碱；卤代化合物；盐溶液和有机化合物。
在线咨询

碳化硅列管换热器，由耐腐蚀管板和碳化硅管材组成，严苛的腐蚀性工况的理想解决方案。

碳化硅列管式换热器采用耐腐蚀碳化硅制成的换热管是加热，冷却和冷凝化学腐蚀性工艺介质的理想选择。典型的应用包括：溴，硫酸，氢氟酸，硝酸，盐酸和其他酸；碱；卤代化合物；盐溶液和有机化合物。

进口碳化硅换热器简介：
• 安装前，在185Bar的压力下对每根换热管进行测试；
• 换热器的外壳直径范围为DN100至DN600；
• 换热管标准长度为1000至4000mm ；
• 换热面积为0.32至58平方；
• 换热管直径为26mm；
• 水平或垂直安装；

• 适用温度范围-19℃至240℃；
• 适用压力范围-0.1MPa至0.6MPa；
• 符合CE、ATEX、FDA标准；

进口碳化硅换热器

超级型【钢衬PTFE】碳化硅换热器简介：
• 安装前，在185Bar的压力下对每根换热管进行测试；
• 换热器的外壳直径范围为DN100至DN1000；
• 换热管标准长度为1000至4000mm ；
• 换热面积为1平方至200平方；
• 换热管直径为14mm和19mm；
• 水平或垂直安装；
• 适用温度范围-19℃至230℃；

• 适用压力范围-0.1MPa至1.0MPa；
• 符合CE、ATEX、FDA标准；
• 结合厂内试验数据及多个实际案例的运用，证明该型式为现有碳化硅列管换热器结构形式中，可靠，稳定，耐温好，承压好，适用范围广的结构。

超级型【钢衬PTFE】碳化硅换热器

加强型双管板【钢衬F4或钢衬PFA】碳化硅换热器简介：
• 安装前，在185Bar的压力下对每根换热管进行测试；
• 换热器的外壳直径范围为DN100至DN600；
• 换热管标准长度为1000至3000mm ；
• 换热面积为1至40平方；
• 换热管直径为14mm和19mm；
• 水平或垂直安装；
• 钢衬F4适用温度范围-19℃至120℃；

• 钢衬PFA适用温度范围-19℃至200℃；
• 适用压力范围-0.1MPa至0.6MPa；
• 符合CE、ATEX、FDA标准；
• 双管板设计，
可以使用分离室分离工艺流体和工作流体，以便在O形圈泄漏的情况下，两种流体之间不会发生混合。

加强型双管板【钢衬F4或钢衬PFA】碳化硅换热器

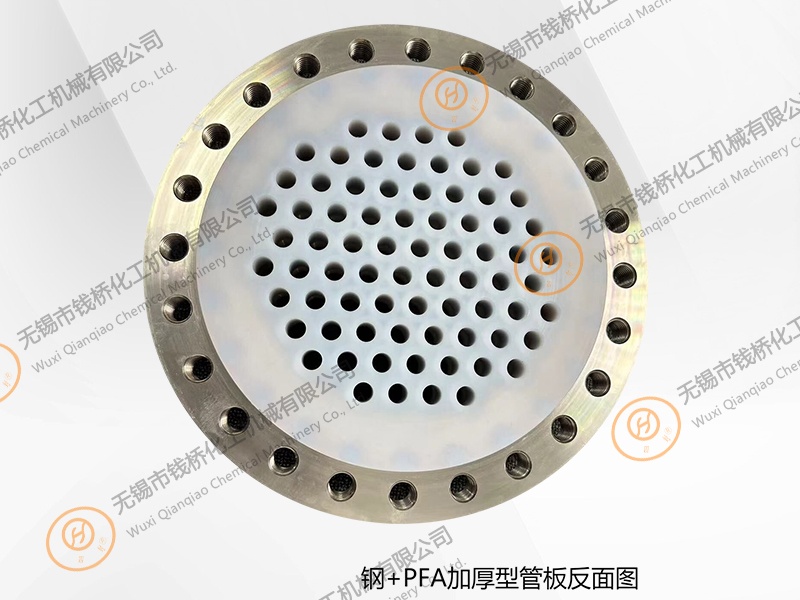

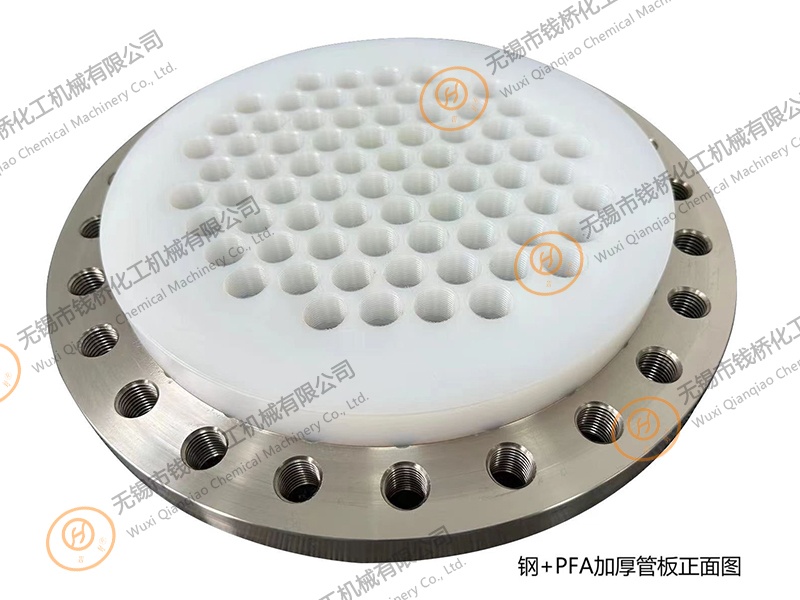

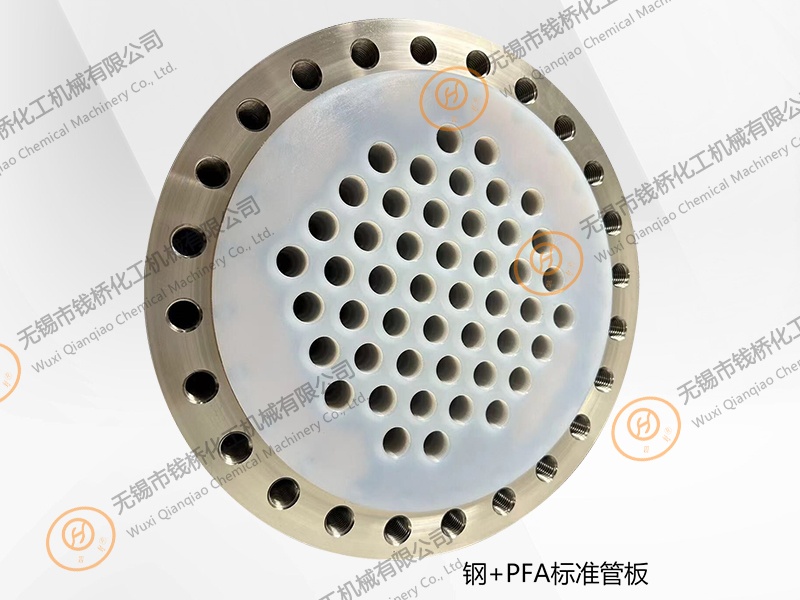

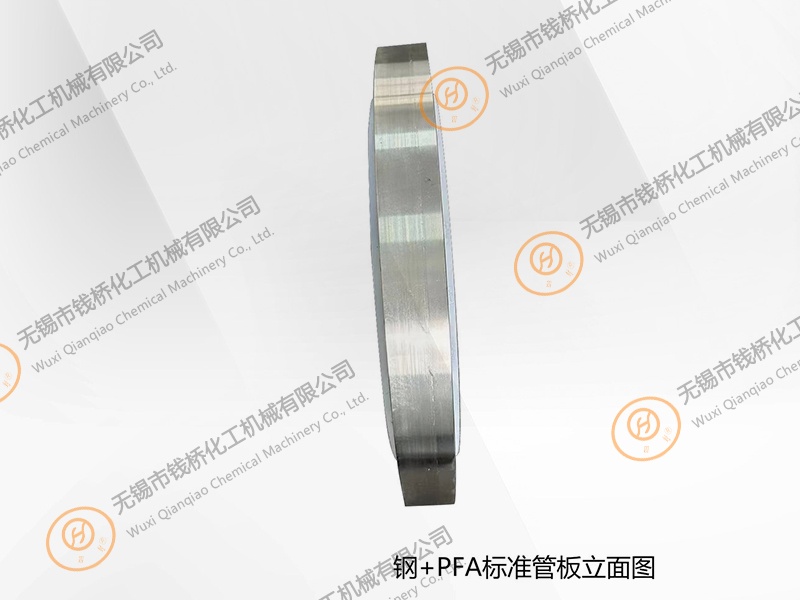

加强型【钢衬F4或钢衬PFA】碳化硅换热器简介：
• 安装前，在185Bar的压力下对每根换热管进行测试；
• 换热器的外壳直径范围为DN100至DN600；
• 换热管标准长度为1000至3000mm ；
• 换热面积为1至40平方；
• 换热管直径为14mm和19mm；
• 水平或垂直安装；
• 钢衬F4适用温度范围-19℃至120℃；

• 钢衬PFA适用温度范围-19℃至200℃；
• 适用压力范围-0.1MPa至0.6MPa；
• 符合CE、ATEX、FDA标准；

加强型【钢衬F4或钢衬PFA】碳化硅换热器

普通型双管板碳化硅换热器简介：
• 安装前，在185Bar的压力下对每根换热管进行测试；
• 换热器的外壳直径范围为DN100至DN600；
• 换热管标准长度为1000至3000mm ；
• 换热面积为1至60平方；
• 换热管直径为14mm和19mm；
• 水平或垂直安装；
• 适用温度范围-19℃至100℃；
• 适用压力范围-0.1MPa至0.6MPa；
• 符合CE、ATEX、FDA标准；
• 双管板设计，
可以使用分离室分离工艺流体和工作流体，以便在O型圈泄漏的情况下，两种流体之间不会发生混合。

普通型双管板碳化硅换热器

普通型碳化硅列管换热器简介：
• 安装前，在185Bar的压力下对每根换热管进行测试；
• 换热器的外壳直径范围为DN100至DN600；
• 换热管标准长度为1000至3000mm ；
• 换热面积为1至60平方；
• 换热管直径为14mm和19mm；
• 水平或垂直安装；
• 适用温度范围-19℃至100℃；
• 适用压力范围-0.1MPa至0.3MPa；
• 符合CE、ATEX、FDA标准；

普通型碳化硅换热器


红色栏必填 点击下载SIC工况表

碳化硅设计条件表

设备位号

　

　

夹套

换热管内

流体名称/组份*

　

总流量*

kg/h

气体流量

kg/h

液体流量

kg/h

不凝物流量

kg/h

温度（入口/出口）*

°C

凝点/沸点

°C

密度

kg/m3

粘度

cP

气体分子量

g/mol

不凝物分子量

g/mol

比热

cal/g/k

导热系数

kcal/m/K/h

潜热

kcal/kg

入口压力(绝压)*

Mpa

流速

m/s

压力降

bar

污垢系数

kcal/h/m2/°C

热交换量

kcal/h

换热系数（干净/脏/服务侧）

kcal/h/m2/°C

校正的对数平均温差

°C

换热面积（需要的/提供的）

m2

设备选型数据

设计温度

°C

设计压力

barg

测试压力

barg

程数

　

入口管道直径

mm

出口管道直径

mm

材料

　

重量（空/满水）

kg

安装方式*

　


碳化硅换热器热导率对比表

碳化硅腐蚀性能表

  测试环境 Test Environment
  试剂浓度 Conc.Reagent

腐蚀量
Corrosive Weight Loss

（mg/cm2yr）

 （Wt%）

温度 Temp
(℃)

无压烧结碳化硅**
(No Free SiC)**

反应烧结碳化硅
（12% SiC）

  98% H2SO4

100

1.8

55

  50% NaOH

100

2.6

>1000

  53% HF

25

<0.2

7.9

  85% H3PO4

100

<0.2

8.8

  70% HNO3

100

<0.2

0.5

  45% KOH

100

<0.2

>1000

  25% HCI

70

<0.2

0.9

  10% HF plus 57% HNO3

25

<0.2

>1000

无锡市钱桥化工机械有限公司所生产设备均使用无压烧结碳化硅**
The heat exchanger produced by Wuxi Qianqiao Chemical Machinery Co., Ltd. is made of pressureless sinte#d63031 silicon carbide.(No Free SiC)**









碳化硅列管换热器采用耐腐蚀碳化硅制成的换热管是加热，冷却和冷凝化学腐蚀性工艺介质的理想选择。典型的应用包括：溴，硫酸，氢氟酸，硝酸，盐酸和其他酸；碱；卤代化合物；盐溶液和有机化合物。
