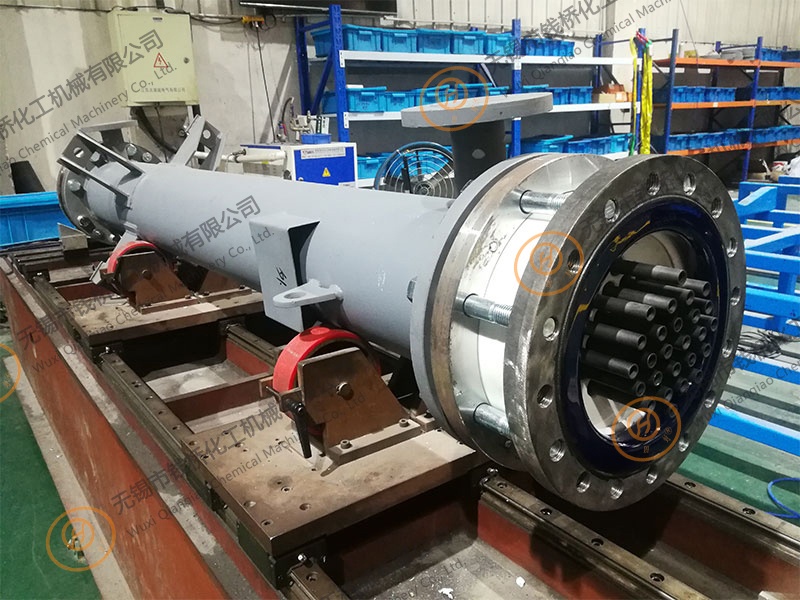

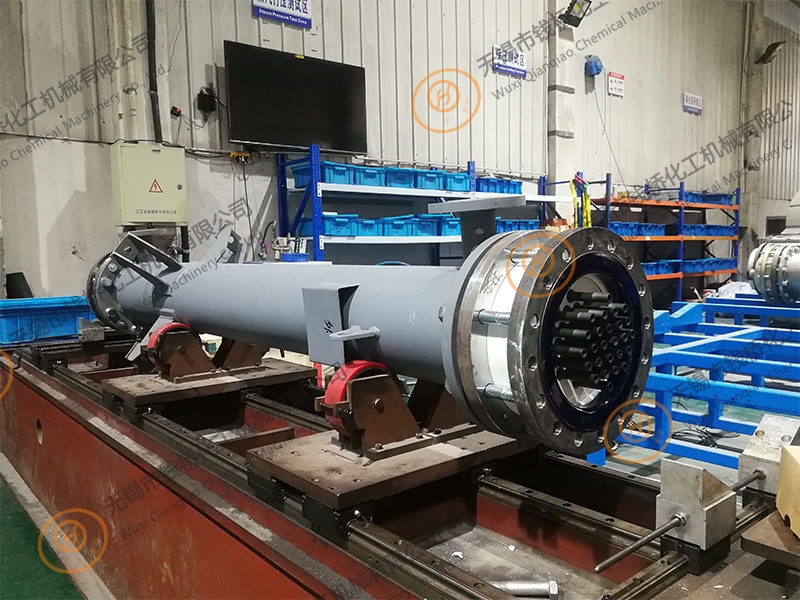

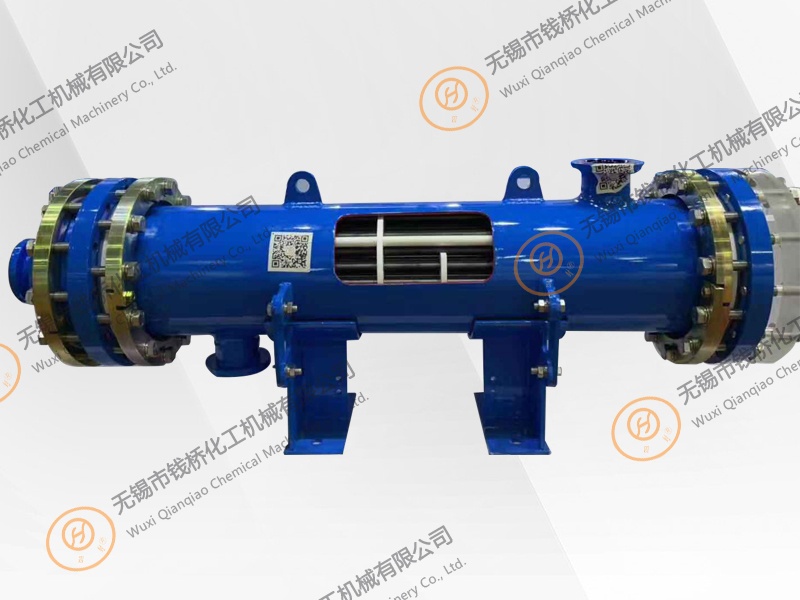

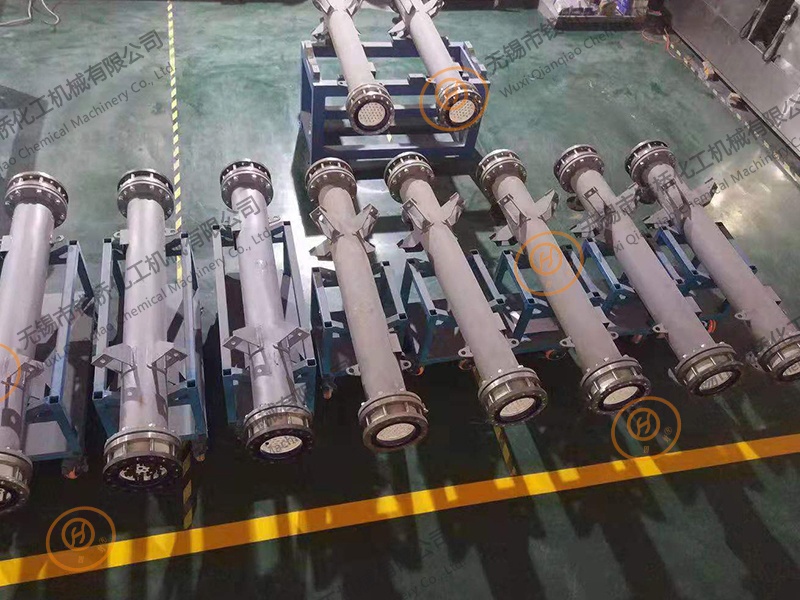

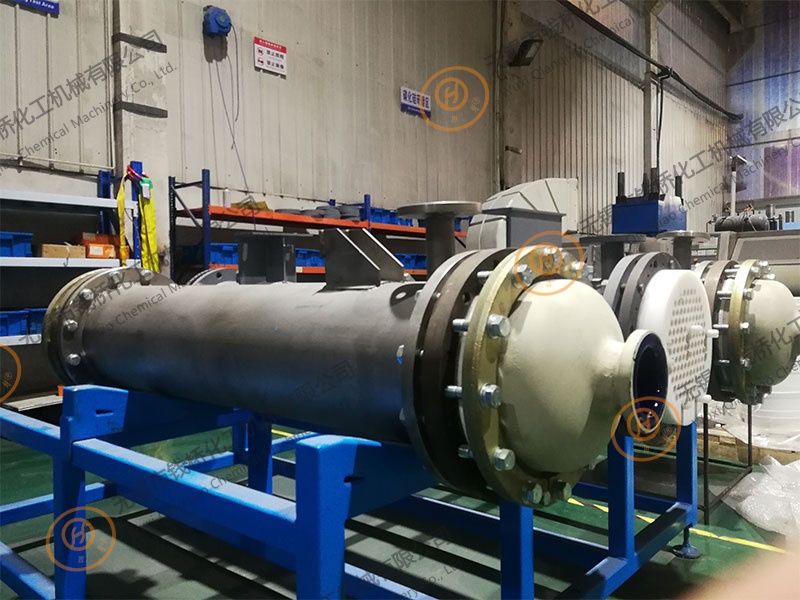

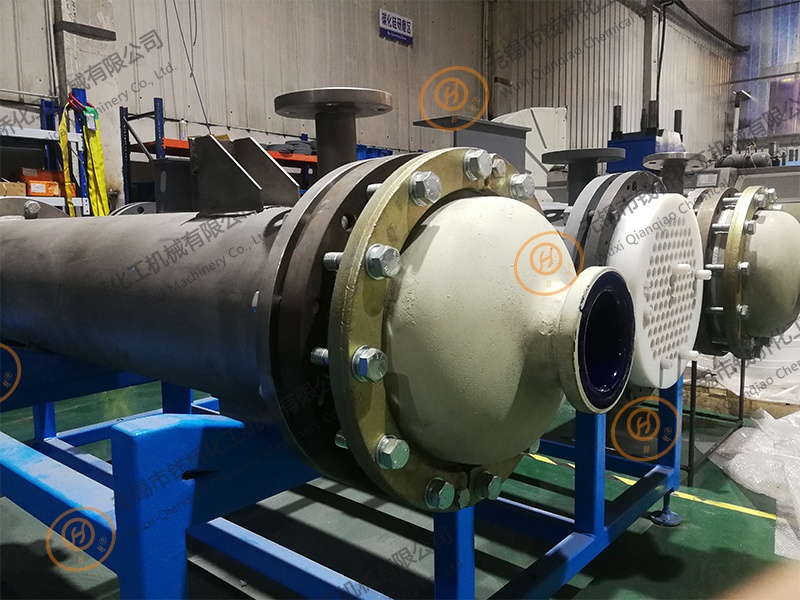

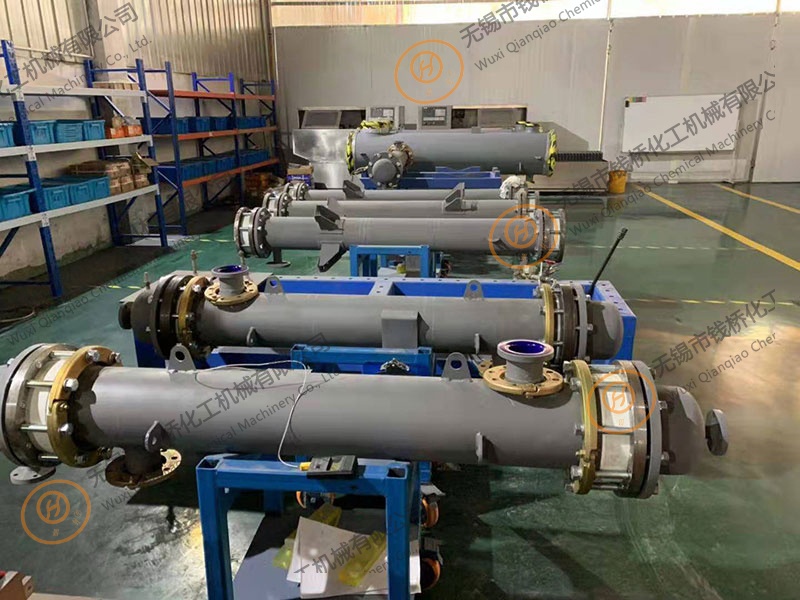

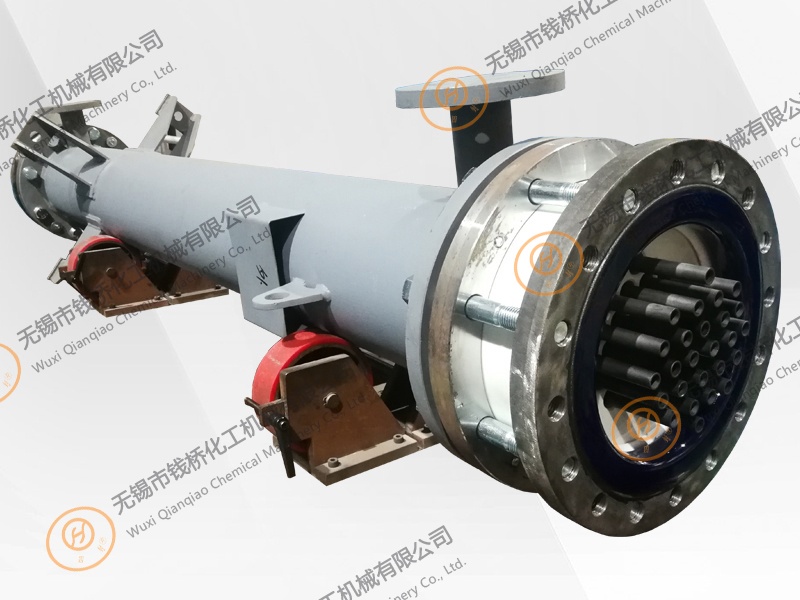

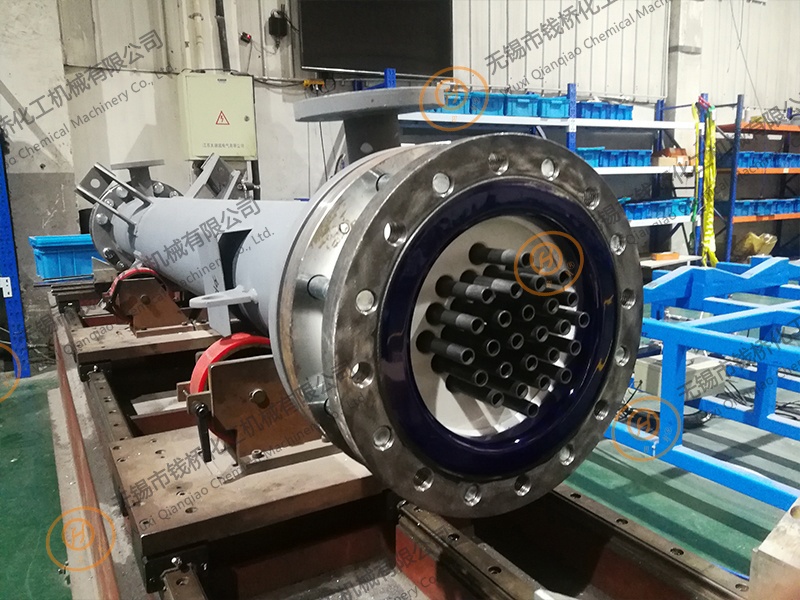

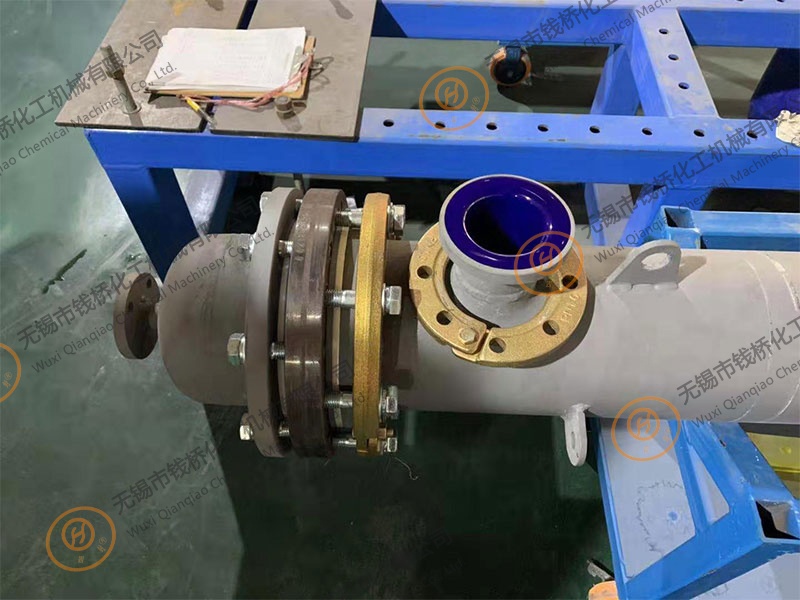

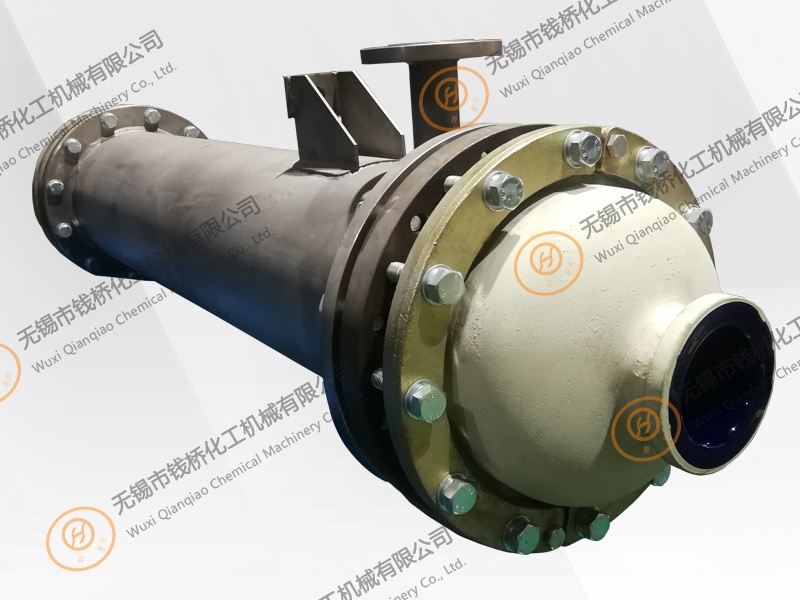

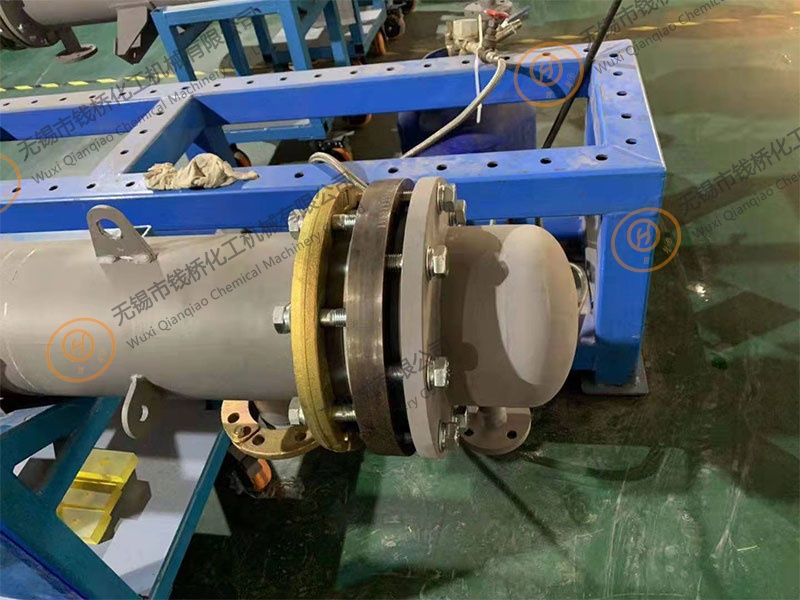

加强型【钢衬F4或钢衬PFA】碳化硅换热器

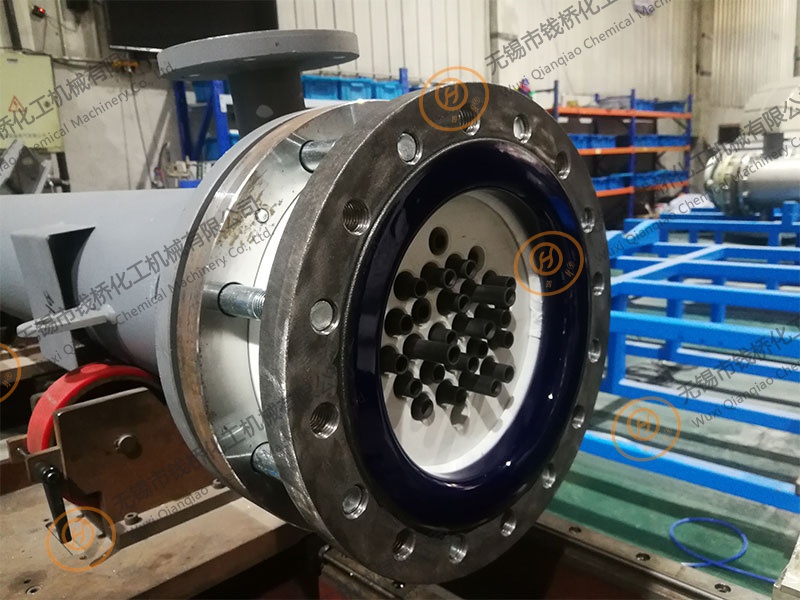

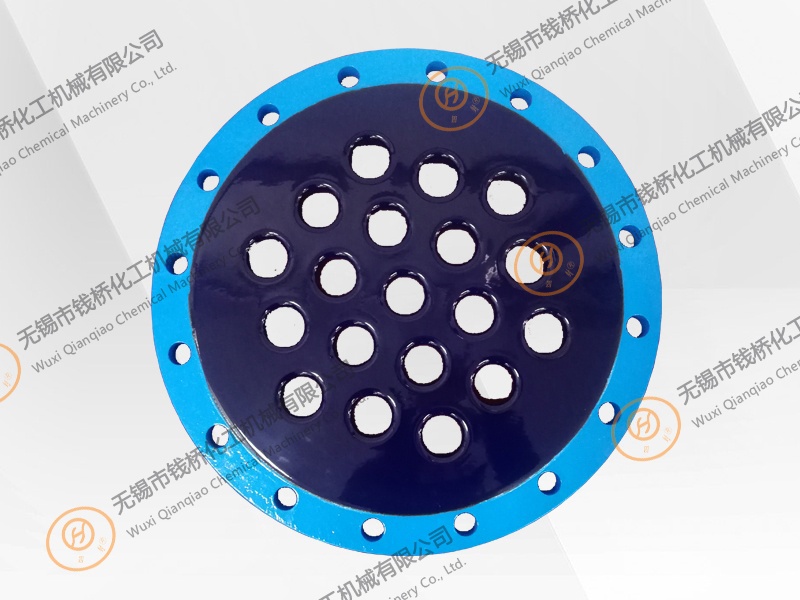

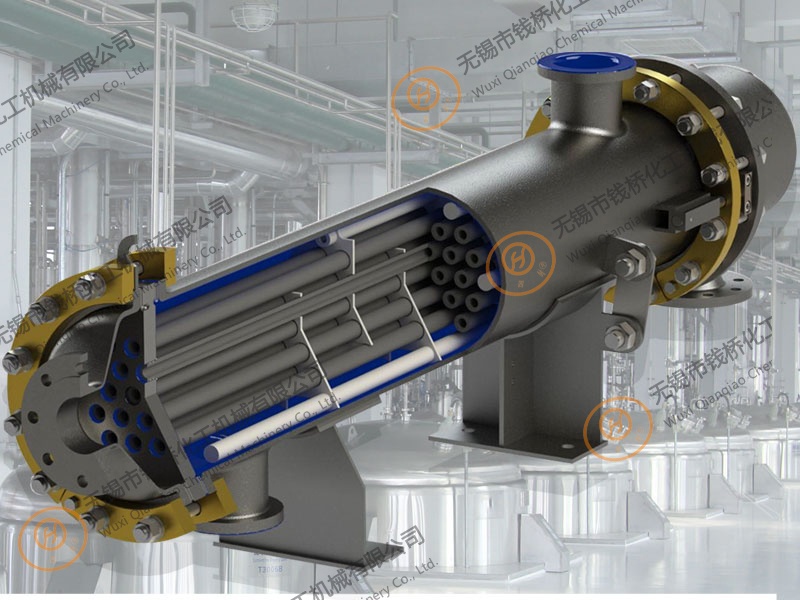

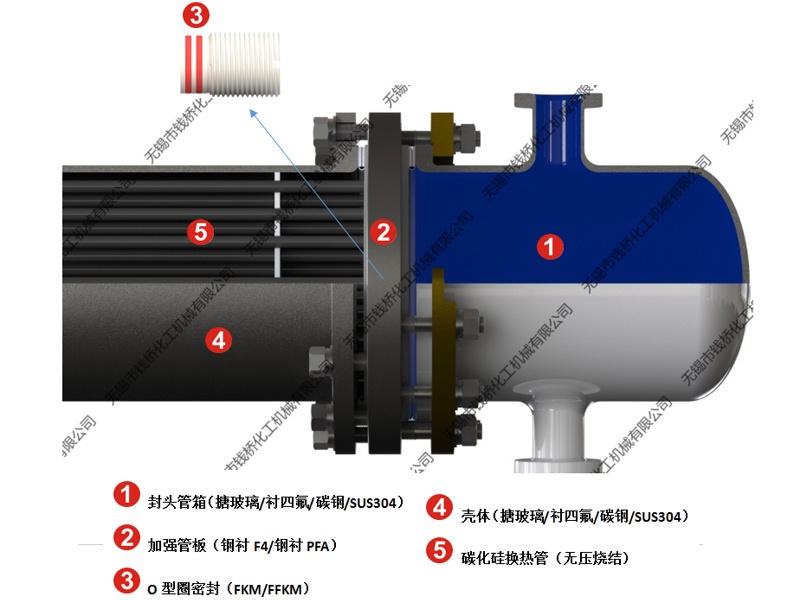

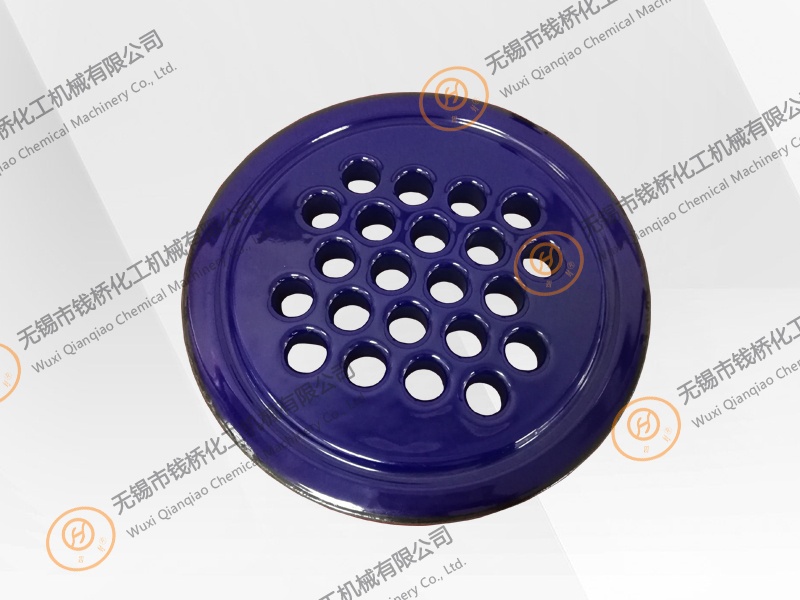

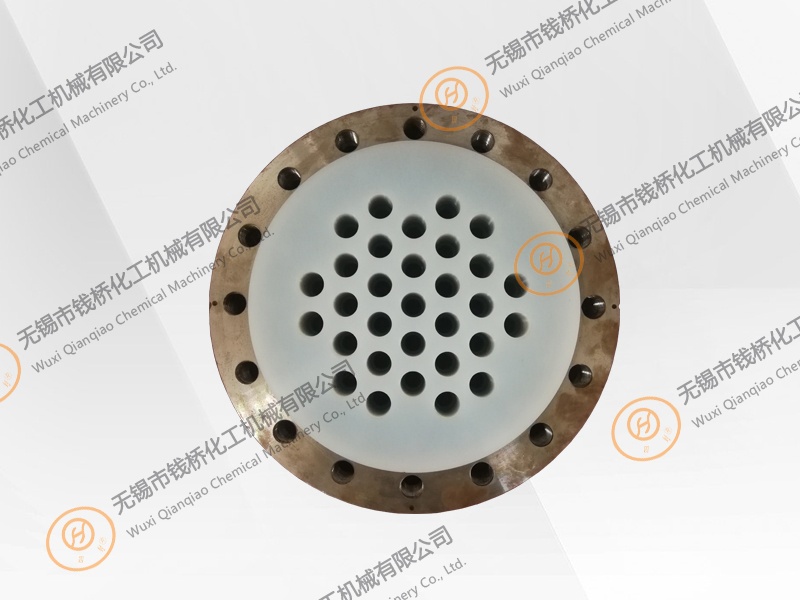

加强型【钢衬F4或钢衬PFA】碳化硅换热器，由耐腐蚀管板和碳化硅管材组成，严苛的腐蚀性工况的理想解决方案。
碳化硅列管式换热器采用耐腐蚀碳化硅制成的换热管是加热，冷却和冷凝化学腐蚀性工艺介质的理想选择。典型的应用包括：溴，硫酸，氢氟酸，硝酸，盐酸和其他酸；碱；卤代化合物；盐溶液和有机化合物。
加强型【钢衬F4或钢衬PFA】碳化硅换热器简介：
• 安装前，在185Bar的压力下对每根换热管进行测试；
• 换热器的外壳直径范围为DN100至DN600；
• 换热管标准长度为1000至3000mm ；
• 换热面积为1至40平方；
• 换热管直径为14mm和19mm；
• 水平或垂直安装；
• 钢衬F4适用温度范围-19℃至120℃；
• 钢衬PFA适用温度范围-19℃至200℃；
• 适用压力范围-0.1MPa至0.6MPa；
• 符合CE、ATEX、FDA标准；
红色栏必填 点击下载SIC工况表
|
碳化硅设计条件表 |
|||||
|
设备位号 |
|
|
|||
|
|
|
夹套 |
换热管内 |
||
|
流体名称/组份* |
|
|
|
||
|
总流量* |
kg/h |
|
|
||
|
气体流量 |
kg/h |
|
|
||
|
液体流量 |
kg/h |
|
|
||
|
不凝物流量 |
kg/h |
|
|
||
|
温度（入口/出口）* |
°C |
|
|
|
|
|
凝点/沸点 |
°C |
|
|
||
|
密度 |
kg/m3 |
|
|
||
|
粘度 |
cP |
|
|
||
|
气体分子量 |
g/mol |
|
|
||
|
不凝物分子量 |
g/mol |
|
|
||
|
比热 |
cal/g/k |
|
|
||
|
导热系数 |
kcal/m/K/h |
|
|
||
|
潜热 |
kcal/kg |
|
|
||
|
入口压力(绝压)* |
Mpa |
|
|
|
|
|
流速 |
m/s |
|
|
||
|
压力降 |
bar |
|
|
||
|
污垢系数 |
kcal/h/m2/°C |
|
|
||
|
热交换量 |
kcal/h |
|
|||
|
换热系数（干净/脏/服务侧） |
kcal/h/m2/°C |
|
|||
|
校正的对数平均温差 |
°C |
|
|||
|
换热面积（需要的/提供的） |
m2 |
|
|||
|
设备选型数据 |
|||||
|
设计温度 |
°C |
|
|
||
|
设计压力 |
barg |
|
|
||
|
测试压力 |
barg |
|
|
||
|
程数 |
|
|
|
||
|
入口管道直径 |
mm |
|
|
||
|
出口管道直径 |
mm |
|
|
||
|
材料 |
|
|
|
||
|
重量（空/满水） |
kg |
|
|||
|
安装方式* |
|
|
|||
|
碳化硅腐蚀性能表 |
||||
|
测试环境 Test Environment |
腐蚀量 |
（mg/cm2yr） |
||
|
（Wt%） |
温度 Temp |
无压烧结碳化硅** |
反应烧结碳化硅 |
|
|
98% H2SO4 |
100 |
1.8 |
55 |
|
|
50% NaOH |
100 |
2.6 |
>1000 |
|
|
53% HF |
25 |
<0.2 |
7.9 |
|
|
85% H3PO4 |
100 |
<0.2 |
8.8 |
|
|
70% HNO3 |
100 |
<0.2 |
0.5 |
|
|
45% KOH |
100 |
<0.2 |
>1000 |
|
|
25% HCI |
70 |
<0.2 |
0.9 |
|
|
10% HF plus 57% HNO3 |
25 |
<0.2 |
>1000 |
|
|
无锡市钱桥化工机械有限公司所生产设备均使用无压烧结碳化硅** |
||||
|
|
|
|
|
|
加强型【钢衬F4或钢衬PFA】碳化硅换热器采用耐腐蚀碳化硅制成的换热管是加热，冷却和冷凝化学腐蚀性工艺介质的理想选择。典型的应用包括：溴，硫酸，氢氟酸，硝酸，盐酸和其他酸；碱；卤代化合物；盐溶液和有机化合物。
